槽式桥架十大安装方式


桥架是随着现代化电力工业不断发展而孕育而生的产业,主要用于电缆线的敷设,目前桥架广泛应用于电力、化工、光伏、药厂、食品厂、现代智能建筑等等。而槽式桥架因其特性,全封闭防尘防干扰的特性,广泛应用于计算机电缆、通信电缆、高灵敏度系统控制电缆等。那么槽式桥架安装方式有哪些呢?

槽式桥架四大安装方式:

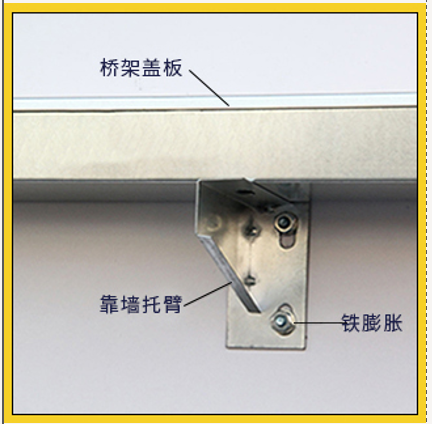

一、槽式桥架靠墙安装

靠墙安装顾名思义就是将槽式桥架贴着墙面安装,安装材料除了槽式桥架本身外,所需配件还有靠墙托臂和铁膨胀螺丝,如下图所示:

槽式桥架靠墙安装

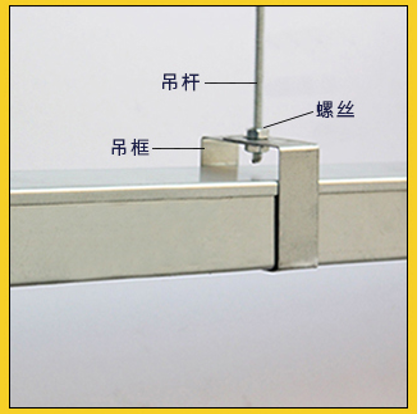

二、槽式桥架水平吊装1

水平吊装是目前桥架比较主流的方式,水平吊装根据电缆线的量主要有两种,一种是单吊杆形式,所需配件吊杆、吊框、膨胀螺丝,如下图:

槽式桥架水平吊装1

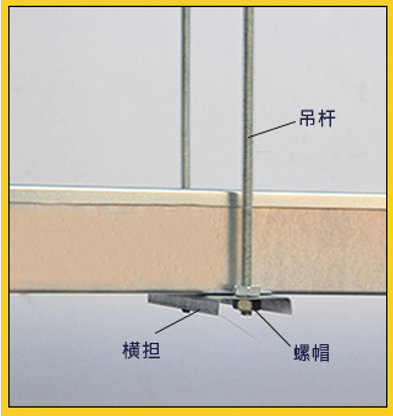

三、槽式桥架水平吊装2

水平吊装除了单吊杆形式,为应对布线量更多的情形,可以增加横担和吊杆。所需配件:吊杆、横担、螺帽,安装方式如下图:

槽式桥架水平吊装2

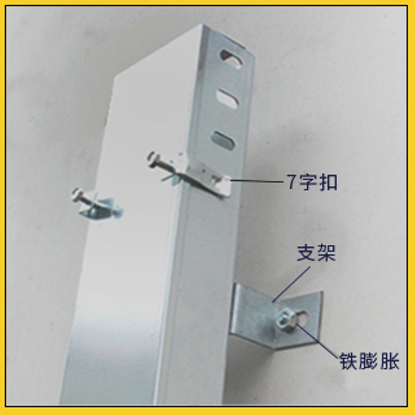

四、槽式桥架垂直安装

槽式桥架还有一种安装方式就是垂直安装,所需配件:7字扣、支架铁、膨胀螺丝,安装方式如下图:

槽式桥架垂直安装

当然在实际综合布线时,走线的方式是根据现场施工图来的,线缆走线方式也多种多样,可根据施工现场实际情况安装桥架。槽式桥架以及安装配件也可以找厂家定制生产。

--------------------------------------------------------------------------------------------------------

凤图布线-十年工厂研发生产销售桥架品牌,致力于成为国内行业桥架知名品牌。欢迎有需求桥架产品的与我们联系。
