铝合金走线架又哪些特点,怎么安装? |
|

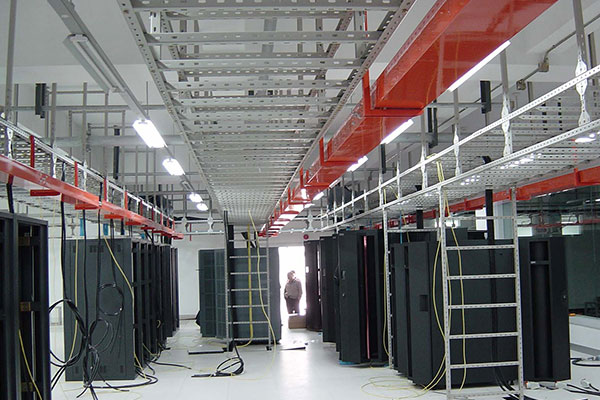

铝合金走线架一般应用于机房线缆的敷设装备,在我国广泛应用于中国电信、中国移动、网通等现代通信机房。

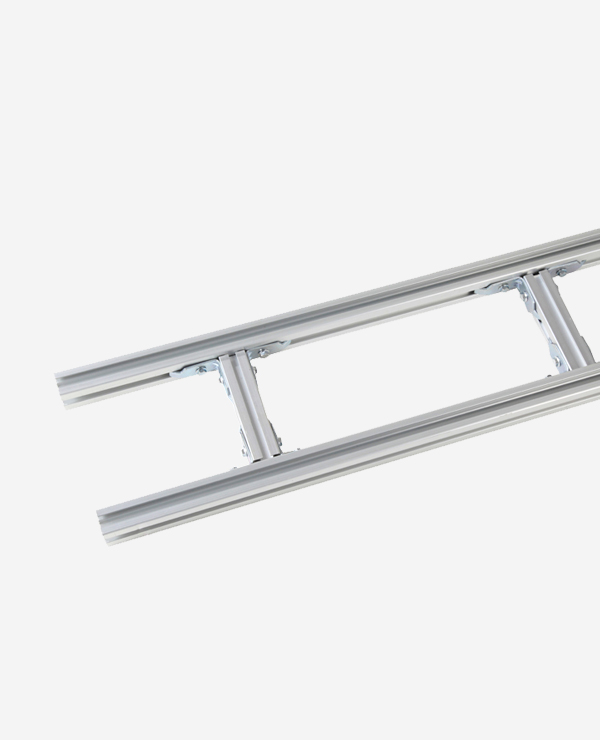

铝合金走线架对于现代通信行业几乎是比不可少的设备之一。铝合金走线架顾名思义就是采用铝合金材质的走线架,具有承载量大,适用于多层分离布线,并且由于其结构,在后续机房、基站扩容、维护施工都非常方便。
上海凤图电气有限公司旗下品牌“凤图布线”是国内专业生产、销售各类型走线架的知名厂商,旗下产品已广泛应用于移动、联通、电信、中铁等项目中。
走线架分类和特点
凤图布线主要有2款类型,四种不同工艺的走线架,他们的特点也有所不同:U型钢走线架是全开放式裸架,承重大,耐腐蚀;铝合金走线架因铝合金材质,承重大,适用多层分离布线,布线量大,扩容,后续施工方便。走线架一般为铝合金材质,为满足不同客户需求,凤图布线品牌可以根据客户定制,热寖锌走线架、镀锌板走线架和不锈钢走线。增强走线架的耐腐蚀力、延长走线架使用寿命。
铝合金走线架安装步骤:
铝合金走线架安装方式主要有三种:靠墙安装、水平吊装、垂直安装;水平吊装又分两小类双吊杆和单吊杆。
靠墙安装
所需配件:靠墙托臂、膨胀螺丝
水平吊装1所需配件:吊杆、吊框、膨胀螺丝
水平吊装2所需配件:吊杆、横担、螺帽
垂直安装所需配件:7字扣、支架、膨胀螺丝
设备安装工程中,在走线架上敷设电缆的工作量很大,电缆敷设施工人员需按照预先设计好的电缆布放位置对所有需敷设电缆逐一进行布放,以保证所敷设电缆在走线架上排列整齐且各电缆均顺直。传统在走线架上进行电缆敷设的方式是:电缆敷设施工人员先根据预先设计好的电缆布放位置,并按照布设顺序由先至后对各电缆逐一进行敷设;待走线架上所有电缆均敷设完成后,施工人员再将平摊在走线架上的电缆理顺,并按电缆敷设施工设计图要求的绑扎方式对理顺后的电缆进行绑扎。采用上述传统敷设方式在走线架上敷设电缆时,由于最初敷设的电缆都是平摊在走线架上的,而放缆时要按放缆顺序且用一些电缆芯线编制马尾,并记录每条电缆的放缆顺序,工作量较大;并且,待所有电缆均敷设在走线架上后,还要从走线架一端向另一端对所敷设电缆逐一进行整理,因而电缆敷设的工艺非常复杂、繁琐,布放电缆的工作效率很低。
[针对上述现有技术中的不足,提供一种通信机房走线架上电缆敷设用分隔架,其结构简单、设计合理、拆装方便且使用操作简便、使用效果好,能有效提高电缆布设效率,省时省力。 |
|
|
|
