| 铝合金走线架用途、特点、安装方式、配件简述 |
| |
用途
铝合金走线架作为现代通信机房中通信设备必不可少的辅助设备，它不但具有支撑全部线缆重量、提供布线以及为设备提供顶部固定支点的功能，而且兼具美化机房的作用。铝合金走线架，根据信息产业部的要求，设计为全开放式裸架，可以吊顶走线、沿墙走线及立式架走线。承重效果好，且美观方便，利于日后维护检测检修。

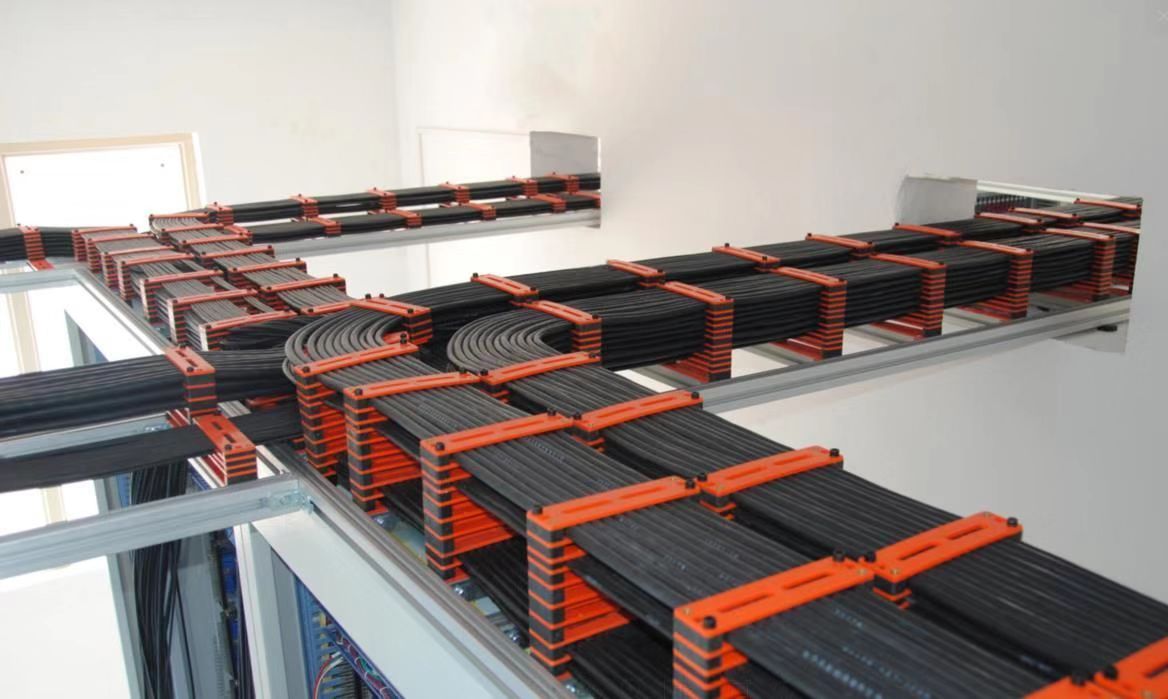

（黄果树大瀑布数据机房案例）
特点
铝合金走线架是电信、移动、联通等运营商高标准机房、
基站不可或缺的产品。它既有布线管理作用，使光缆、五类线、电线、电缆架设标准化；又有支撑全部缆线重量的功能。本产品符合信息产业部要求，为全开放式裸架
。主材选用优质铝合金 ，承重量大，整齐划一，适用于水平、垂直及多层分离布放线场合。结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现
“ 三线 ” 分离。走线架的安装尺寸可由机房实际情况任意设计。
铝合金走线架特点：（1）铝合金走线架宽度可调，单层，双层，多层，垂直走线，水平走线，任意组合。（2）铝合金走线架每米平均承重 300kg 以上 。（3）铝合金走线架搁条间隔可调；一般 250mm—400mm; 吊挂间隔 1.5m—2m 。（4）铝合金走线架采用专用件现场组装，方便运输。
天花吊顶吊装
数据中心综合布线流行上走线，上走线架便于维护与散热、利于空调通风，也能起到防鼠、防水的作用。设计时要充分考虑安装净空高度，还有灯、消防、风管和梁柱等情况。上走线架建议每1.5米安装一套吊架，也需根据实际载重计算具体跨度，如局部有高荷载情况时需增加吊架密度。当安装双层走线架时，强弱电走线架垂直间隔≥300mm。因受顶部净高限制，强弱走线架可同一平面安装，水平间隔≥150mm。
机柜顶部安装
在数据中心实际安装中，会因楼层过高、顶部结构特殊或业主不想破坏吊顶等原因造成无法安装吊架。这种情况下可选择机柜顶安装走线架。顶部支架与机柜采用螺栓链接固定，诺机柜顶部无孔需现开孔。支架安装高度任意，底层走线架一般高于机柜顶150mm~200mm，实际高度需综合考虑机房整体情况，优先保证走线架上方的走线空间。需要注意的是这种安装需机柜全部到位，并且机柜之间间距不可过大，导致走线架跨距过大造成塌腰，并且安装完后机柜不方便调整。
地面支撑安装
落地安装地面支撑安装是将走线架立地安装，常用于室外基站。机房内无条件吊顶，设备未到位情况下，走线架可固定墙端与地面。如果机房中安有静电地板，需将静电地板开孔使立柱与地面生根固定。
其他安装方式
主材
铝合金走线架采用优质4C型镁铝合金，单根长度可由用户根据机房实际情况灵活设计确定，但一般不超过4米，每米重1.2~1.5kg，横截面45mm*32mm。
常用配件
转角件：用于铝型材与铝型材之间的直角连接，两头的小弯角正好会伸进铝型材的凹处，然后用专用螺丝螺母上紧即可。
单孔连接件：用于铝型材与墙体或地面之间的连接，开口的一头用8号胀栓固定，另外一头用型材专用螺丝螺母上紧即可。
主梁吊挂件：用于走线架的加固连接或吊顶连接。
四孔对接块：用于铝型材与铝型材之间的水平连接，把本产品两头分别插入需要水平连接的两根铝型材的凹槽内，然后上紧螺丝即可。
几型件：当走线架用铝凹型材作为吊杆时，本产品用于铝合金吊杆与走线架之间的连接。
铝材吊杆顶部固定件：当铝合金走线架采用铝凹型材作为吊杆时，本产品用于连接吊杆及对顶的固定。
通丝吊杆顶部固定件：当铝合金走线架采用通丝螺纹杆作为吊杆时，本产品用于连接通丝吊杆及对顶的固定。
通丝吊杆托架：当铝合金走线架采用通丝螺纹杆作为吊杆时，本产品用于通丝吊杆与走线架之间的连接固定。 |
|
|
|
