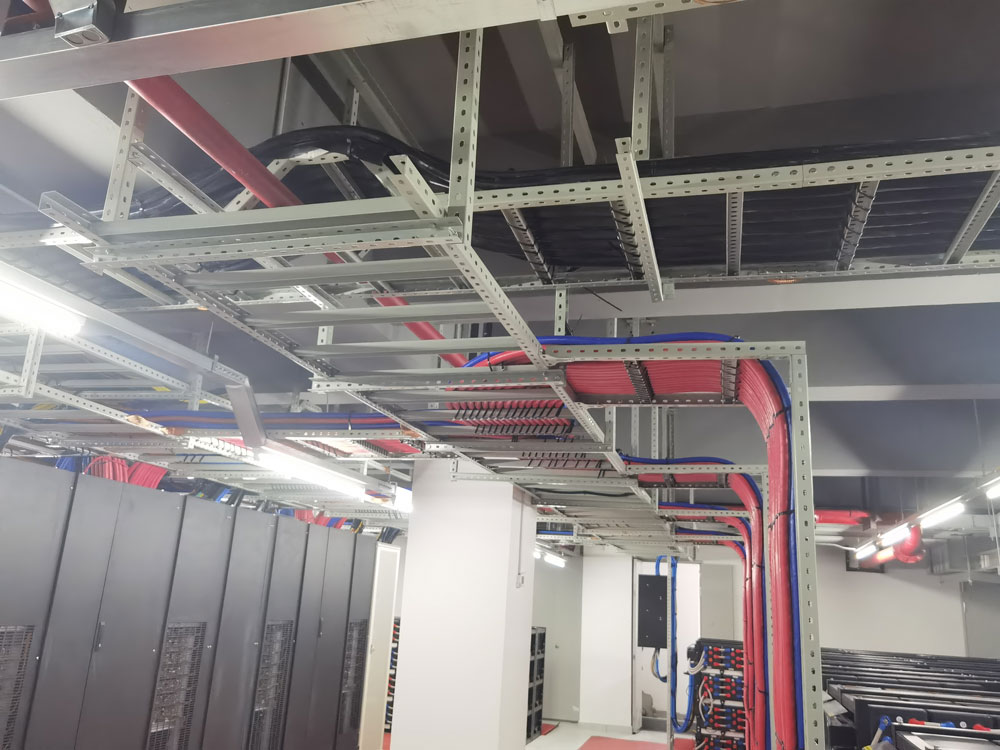

一、项目简介
此项目位于上海浦东。整个园区占地约155.71公顷。机房设施一流，两路市电、自备发电机及UPS多路电源保证。中央空调恒温恒湿,交采用安全可靠的气体灭火消防系统，有专业技术人员提供24*7电信级专业技术保障，此项目中使用U型钢走线架、铝合金桥架。
二、走线架安装细节
整个的机房走线架及铝合金桥架安装根据设计图纸的规格，现场实地勘察量尺寸，制作支架，用膨胀螺栓进行固定。
采用吊顶安装，用膨胀螺栓进行固定，支架间距控制在1.25～1.5m范围内。
桥架安装前，与各施工专业相互配合，确保与大口径消防管、喷淋管等设备协调。
桥架之间的相互连接采用半圆头螺栓，桥架之间的缝隙不超过设计范围，保证桥架连成一体。
桥架安装的整体美观，连接牢固可靠，水平面和直线度都不超过5mm/m。桥架之间的跨接采用6mm²软铜线连接，接地线连接好，使电气形成通路。
三、U型钢走线架优点
U型钢走线架也就是人们常说的多孔U型钢走线架！多孔U型钢走线架既有布线管理作用，又有支撑全部缆线重量的功能。是光缆、五类线、电线、电缆、管缆架设达到标准化的必要敷设产品。符合信息产业部要求，为全开放式裸架。主材选用优质钢板表面喷塑或热镀锌（室外用），具有承重量大，外观大方，耐腐蚀等特点。适用于水平、垂直及多层分离布放线场合。结构紧凑，布线量大，扩容及后续工程布放线施工时可很方便地实现“三线”分离。走线架的安装尺寸可由用户根据机房实际情况灵活设计确定。
a.走线架宽度200mm-1000mm；
b.每米平均承重300KG以上；
c.分单层；双层；三层等；及宽上层挂窄下层；
d.搁条间隔可调；一般250mm—330mm;吊挂间隔1.5m—2m；
e.列架可采用通用件现场组装，外形美观；
f.无须打孔，无须专用工具，大量节省劳动力和施工时间；
g.表面喷塑颜色可选；表面热镀锌后在室外用，可靠耐腐蚀；
h.可吊顶安装，地面支撑安装，安装方式多样。
|
