项目介绍：

此项目是由上海邑奔实业负责该项目中的弱电机房中内的网格桥架、光纤槽道等产品的供应。

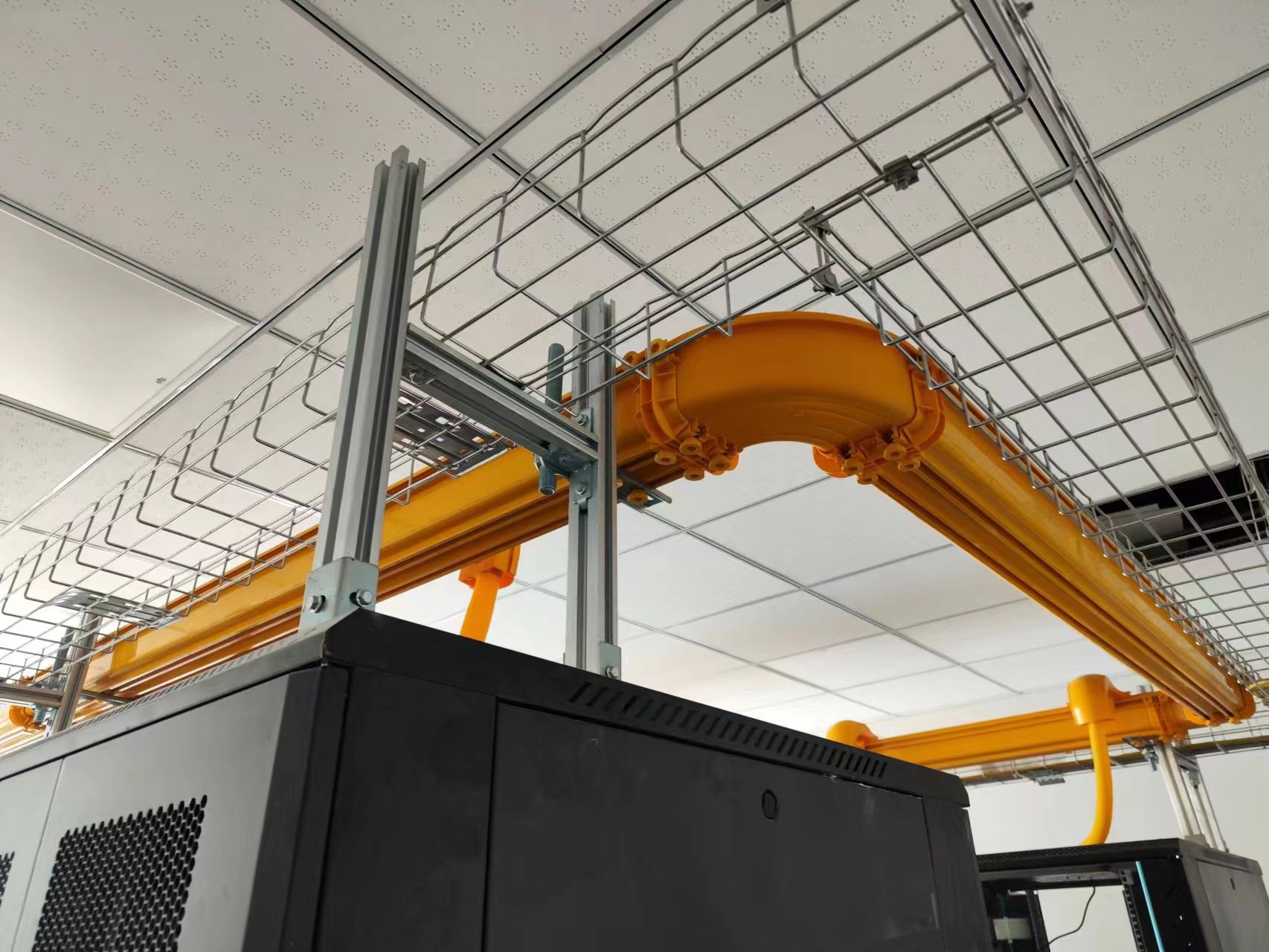

安装细节展示：

小型数据机房内布线是一项精细的工作，操作需要特别的耐心，尤其是线道设计安装方式以及各转角走线、跨机柜走线等。本小型数据机房中，网格桥架内走网线、光纤槽道内走光纤，邑奔实业为大家简述小型数据机房内布线方式细节。

安装方式使用邑奔机柜支架组件，将邑奔网格桥架、光纤槽道固定在机柜顶部，离机柜距离大于500mm，支架之间间距2000mm，为桥架及内线缆提供足够承载力同时方便线缆、光纤的敷设。

网格桥架转弯处使用连接夹，分别在桥架底部以及外侧安装，快速连接，形成90°转弯接头。

桥架内光纤和网线分开整齐布放，每隔一段距离用扎带捆绑，保持美观。

网格桥架：

1·性能强悍

网格桥架使用网状的机构，使它的散热更好,有效的延长线缆的使用寿命.邑奔实业网格桥架焊接点均使用欧洲标准焊接技术,每个焊点能受力500公斤，承载性能佳。

2·安装方便

 网格化结构，使网格桥架一般只有传统桥架的五分之一重，配合简单的配件，即可灵活快速安装。比传统桥架节省2/3的安装时间。

3·升级维护

   网格桥架在综合布线系统中可以更灵活的使用，方便布线桥架上下走线，在后期维护，升级电缆方面也有快速、安全的特性，节省二次重复投资的昂贵成本。

4·外形美观

   喷塑工艺的应用，让网格桥架外观新颖、美观、电阻小、电持续性好，具有强电磁电容效果。

光纤槽：

1、走线槽道和走线架整体设计，布局合理，外形统一，美观整齐；

2、采用封闭式或半封闭式槽道，重量轻，具有较高的冲击韧性和良好的机械性能，保护光纤不受损伤；

3、采用以阻燃ABS为主材的工程塑料，表面光滑，使光纤自然平铺，走线规则有序；

4、抗老化性能好，设计寿命大于20年；

5、标准化模块设计，安装方便，不需要特殊工具 ；

6、槽道连接可靠，可以上固定，也可下固定 ；

7、三通、四通接头，及各种弯头，满足各种走线需求，灵活配置；

8、出口位置灵活，能满足各种地方出纤的需要，出纤口波纹管保护光纤；
