240光纤槽道


产品名称:240光纤槽道

产品型号:YB-GQC

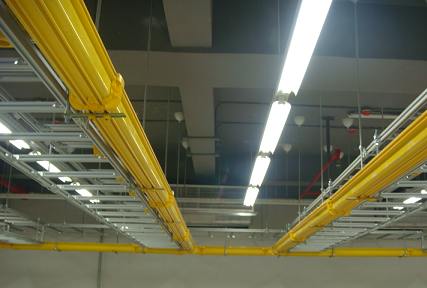

产品使用环境分为:光纤槽道的平滑支撑面和过渡圆弧,使光纤在自然状态下平铺槽道中,标准化的槽道设计有很好的通用性和灵活性,标准化的模块使安装随心所欲,布线完成,盖上槽盖,保护更加安全、干净。借助光纤走线槽道,配合光纤配线设备的使用,可以在机房内建立一个完整的光纤传输通道系统。

         光前槽道材质一般分:阻燃塑料、铝合金、钢制 几种。 宽度为120mm,240mm,340mm,高度一般为100mm。其他尺寸大量求购情况下 生产厂家可定制。一般是室内机房布线使用。

适用范围:光纤槽道就是专门为布放软光纤而准备的走线槽。

产品优点:安装简便、成本低、美观大方、耐久恒新、等等

产品介绍:



一、 光纤槽道和走线架的连接安装:(详见图1、图2、图3

1. 光纤槽道和走线架的连接安装图



2  支撑架角铁与走线架连接图                                                                                                              3  支撑架底托与光纤槽道底部固定

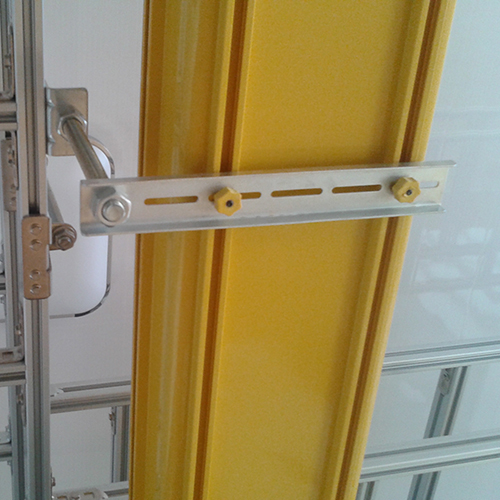

1. 根据走线架的型材形式选择光纤槽道支撑架角铁与走线架边梁的连接方式,铝合金走线架槽内配腰型螺母,多孔U型钢则直接用螺栓螺母固定在走线架的边梁上;根据槽道的型号尺寸选择使用300支撑件或230支撑件;

2. 根据施工图,先确定设备上方光纤走线槽道的安装位置(须综合考虑出线口和机柜的相对位置),并由此确定支撑件的安装位置,进而确定丝杠的长度并切割丝杠(20mm直径丝杆);间距为每1.5米安装一个支撑件;

3. 走线架连接件固定在走线架上,用M20丝杠连接一字形支撑件;可通过调节螺母调节支撑件高度;

4. 光纤槽道放置在支撑件上。最后光纤槽道全部安装完毕,位置调试好后,用T形螺丝和旋钮螺母紧固槽道和支撑件。旋钮螺母应当用八到九成力而不是十成力拧紧,手感到适当紧固即可。

二、 光纤槽道之间的连接:(详见图4、图5、图6、图7

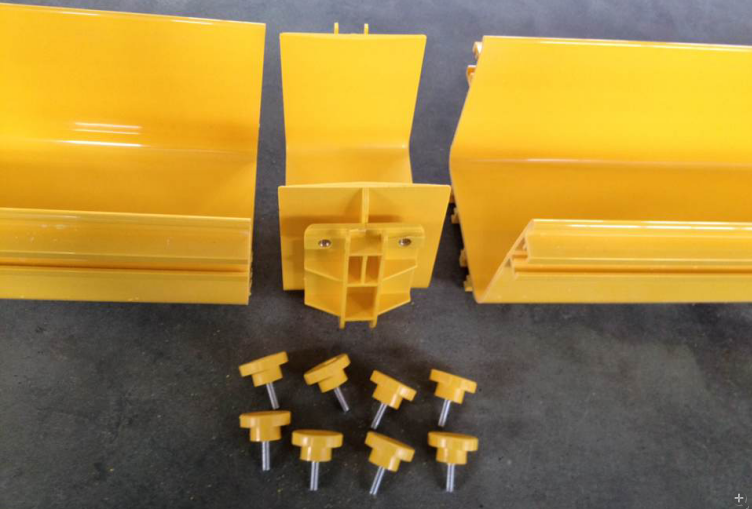

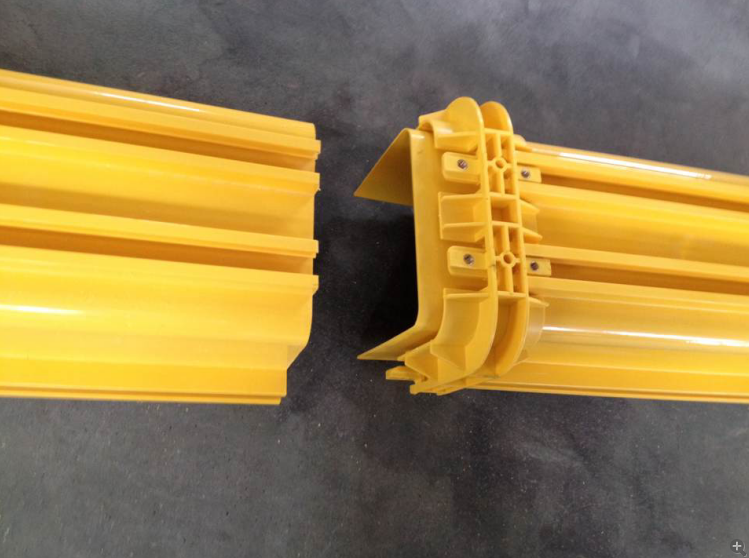

1. 光纤槽道每段原始长度为2米。根据施工图,测量确定每段槽道的长度,实际的每段槽道长度不是2米的整数倍时,需要裁切槽道,裁切时按测量长度减5毫米裁切,注意切口要水平垂直;

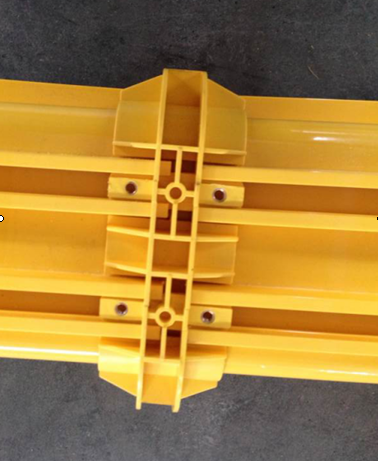

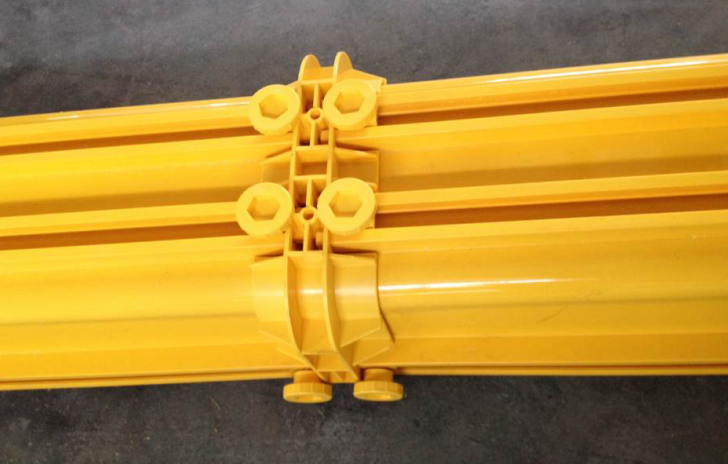

2. 将需要对接的槽道一端卡入接头内,对接的间隙越小越好,然后在接头外侧用M5*15塑料螺丝对准螺孔拧紧即可;

4.槽道对接块组件



3. 光纤走线槽道的各种三通、四通、弯头等之间的连接,均按照以上方法进行安装。

三、 端口挡板的安装 (详见图8

1. 光纤走线槽道的所有的结束的端口,都应该安装端口挡板;

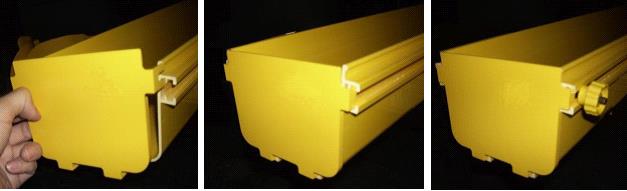

8.挡板的安装过程

2. 将挡板的四个脚插入槽道的四个凹槽内,用T形螺丝和旋钮螺母紧固即可;

六、活动出线口的安装

光纤走线槽需要引出光纤到机柜的地方,一般都安装活动出线口;安装时需考虑机柜光纤引入的位置,确定活动出线口的位置;活动出线口的优点是可以根据需要随时调整位置;

1. 把活动出线口安装在走线槽的侧边,用T形螺丝和旋钮螺母紧固即可;


活动出线口组合

2. 活动出线口预留有安装波纹软管的接口,可以连接软管,以保护光纤;波纹软管是开口管,可以随时像软管内增加光纤;

3.  大活动出线口的安装:(见图10

大活动出线口适用于出纤量大的地     方,使用活动出线口不能满足出纤量的需要时;

大活动出线口的安

装基本同活动出线口,只是不安装软管,下面安装一个喇叭口以保证光纤的光滑过渡;

喇叭口的安装类似于端口挡板,把四个脚插入槽道的四个凹槽内,用T形螺丝和旋钮螺母紧固即可。

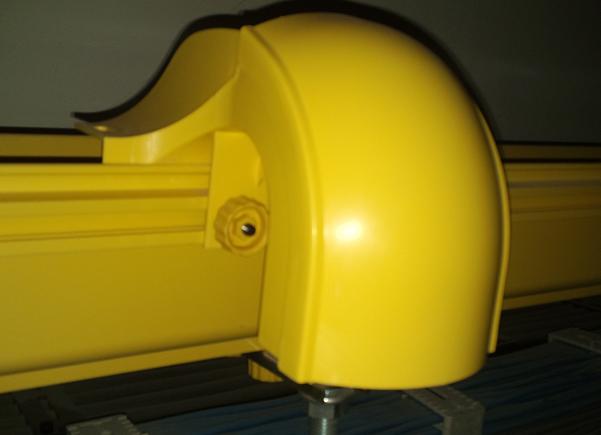

 另外120弯头三通加喇叭口也可以作为大出纤口使用;



用户所需走线架如超出标准范围的品种规格,亦可来电、来函、和面洽,我厂尽可能满足您的需求。
